Geberit Delta UP100 – Typowe usterki, diagnostyka i części zamienne. Kompletny poradnik
Geberit Delta UP100 to niezwykle popularny system spłuczki podtynkowej o głębokości 12 cm. Produkowany od 2005 roku, jest to tzw. wersja ekonomiczna, która szturmem zdobyła polskie markety budowlane (takie jak Castorama czy Leroy Merlin). W przypadku tego modelu typowe problemy, takie jak ciągłe spływanie wody do WC, wolne napełnianie, głośna praca czy problemy ze spłukiwaniem, można zazwyczaj zdiagnozować i naprawić bez kucia ściany. W tym poradniku, opartym na wieloletnim doświadczeniu serwisowym, pokazujemy, jak rozpoznać system Delta UP100, znaleźć przyczynę usterki oraz dobrać w 100% pasujące części zamienne Geberit.
1. Jak rozpoznać, że masz Geberit Delta UP100?
Zanim przystąpisz do naprawy lub zakupu części, musisz mieć 100% pewności, jaki system znajduje się w Twojej ścianie. Sam wygląd przycisku bywa mylący, dlatego zawsze warto zajrzeć do środka.
Po czym rozpoznać Geberit Delta UP100?
- Głębokość zbiornika: system UP100 należy do spłuczek o głębokości około 12 cm.

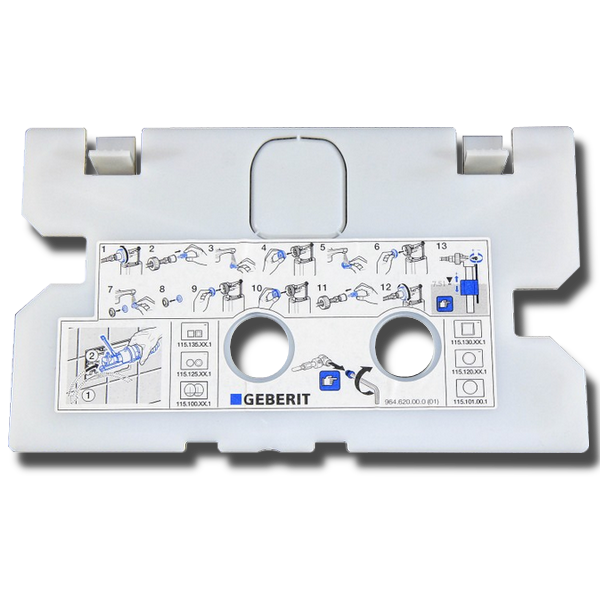

- Oznaczenia i schematy na płytce ochronnej: po zdjęciu przycisku i płytki ochronnej (rewizyjnej) znajdziesz numery katalogowe:
964.520.00.0,964.620.00.0,965.317.00.0lub966.096.00.0. Świetnym udogodnieniem jest to, że na płytce producent umieszcza czytelne piktogramy pasujących przycisków wraz z ich numerami (m.in.115.135.XX.1,115.125.XX.1,115.100.XX.1,115.130.XX.1,115.120.XX.1) oraz schematy wnętrza! - Wymiar przycisku: do tego systemu pasują tylko i wyłącznie płytki z serii Delta. Ich charakterystyczny wymiar to 24,6 x 16,4 cm.
Numery katalogowe stelaży (Duofix / Unifix): Jeśli zachowałeś dokumentację, ten model występuje pod numerami (m.in.): 109.100.00.1, 110.100.00.1, 110.104.00.1, 110.105.00.1, 110.106.00.1, 111.153.00.1, 111.153.00.2, 111.155.00.1, 111.156.00.1, 111.157.00.1, 111.170.00.1, 118.227.11.1, 118.228.21.1, 118.229.21.1, 118.300.11.1, 118.300.21.1, 118.300.46.1, 118.301.11.1, 118.301.21.1, 118.301.46.1, 118.302.00.1, 118.302.11.1, 118.302.21.1, 118.302.46.1, 118.303.00.1, 118.303.11.1, 118.303.21.1, 118.303.46.1, 118.323.21.1, 118.324.21.1, 118.325.21.1, 118.326.21.1, 118.327.21.1, 118.328.21.1, 260.223.00.1, 458.050.00.1, 458.102.11.1, 458.102.21.1, 458.102.46.1, 458.103.00.1, 458.112.11.1, 458.112.21.1, 458.112.46.1, 458.117.11.1, 458.117.21.1, 458.117.46.1, 882.881.00.0, 883.596.00.0, 968.256.00.0.
Ważne: Sama nazwa Duofix, Kombifix czy informacja o głębokości 12 cm nie zawsze pozwalają dobrać konkretną część wnętrza. Najbezpieczniejszym sposobem jest sprawdzenie oznaczeń znajdujących się wewnątrz spłuczki lub na elementach, które wymontowałeś.
2. Szybka diagnoza Geberit Delta UP100 – co jest uszkodzone?
Usterkę spłuczki najlepiej rozpoznawać na podstawie objawu. Zamiast od razu wymieniać cały mechanizm, warto najpierw ustalić, który element jest winowajcą. Przygotowaliśmy przejrzystą tabelę z praktyki warsztatowej:
| Objaw | Najpierw sprawdź | Możliwe rozwiązanie |
|---|---|---|
| Woda cały czas cieknie do WC | zawór spustowy, uszczelkę i gniazdo | czyszczenie z kamienia lub wymiana uszczelki / całego zaworu 244.820.00.1 |
| Nie napełnia się lub napełnia się wolno | filtr (sitko) i zawór napełniający | oczyszczenie sitka z piasku lub wymiana zaworu (typ 333 lub 383) |
| Spłuczka się przelewa | położenie pływaka w zaworze napełniającym | obrócenie pływaka w stronę dłuższej ściany zbiornika |
| Przycisk nie reaguje / "zapada się" | popychacze i mechanizm płytki Delta | regulacja, czyszczenie z osadu lub wymiana popychaczy |
| Głośna praca, syczenie | membranę w zaworze napełniającym | czyszczenie membrany lub wymiana zaworu typ 333 / 383 |
| Nie działa małe spłukiwanie | zawór spustowy lub popychacze | wymiana zaworu spustowego, regulacja popychaczy |
2.1. Woda cały czas płynie do miski WC – jak znaleźć przyczynę? (Porada instalatora)
Jeżeli po napełnieniu zbiornika woda nadal cienkim strumieniem spływa do miski WC, winowajcą jest niemal zawsze zawór spustowy. Nie oznacza to jednak, że musisz od razu kupować nowy!
Częstą przyczyną jest po prostu osad z kamienia, piasek lub brud, który dostał się na uszczelkę lub gniazdo zaworu. Wystarczy wymontować zawór spustowy (wysuwa się go do góry) i przemyć gumową uszczelkę pod bieżącą wodą, delikatnie pocierając ją palcem. Jeśli uszczelka jest jednak sparciała lub rozcięta – konieczna będzie wymiana samej uszczelki lub całego dzwonu spustowego.
3. Jak wymienić zawór napełniający Geberit Impuls Basic typ 333?
Wymiana jest banalnie prosta i nie potrzebujesz narzędzi (poza ręką). UWAGA – Ważna zasada w stelażach podtynkowych Geberit: zawór odcinający (kątowy) znajduje się *wewnątrz* spłuczki, schowany za przyciskiem! Dlatego nie da się zakręcić wody na samym początku – najpierw musisz dostać się do środka. Oto poprawna instrukcja krok po kroku:
- Krok 1: Podważasz i zdejmujesz przycisk (płytkę Delta) oraz ramkę montażową.
- Krok 2: Zdejmujesz osłonę otworu rewizyjnego (płytkę ochronną), aby uzyskać dostęp do wnętrza.
- Krok 3: Zakręcasz dopływ wody na zaworze kątowym, który znajduje się w środku (obok zaworu napełniającego).
- Krok 4: Spłukujesz wodę przytrzymując mechanizm, aby maksymalnie opróżnić zbiornik.
- Krok 5: Odkręcasz wąż (lub białą rurę z tyłu) doprowadzający wodę do zepsutego zaworu.
- Krok 6: Chwytasz za korpus zaworu, obracasz go delikatnie w lewo (ok. 1/4 obrotu) i wyciągasz "bagnetowo" do góry.
- Krok 7: Nowy zawór wkładasz tak samo, pamiętając o odpowiednim ustawieniu pływaka względem ścianek (nie może o nie haczyć!).
- Krok 8: Podłączasz dopływ wody, otwierasz zawór kątowy i sprawdzasz szczelność oraz poziom napełnienia.
Po wymianie koniecznie sprawdź poziom wody. Zbyt wysoki poziom (woda uciekająca rurą przelewową do muszli) oznacza, że pływak zahacza o ściankę i należy go obrócić. Zbyt niski poziom ograniczy skuteczność spłukiwania.
4. Części zamienne do Geberit Delta UP100 – co warto wiedzieć?
System UP100 to "pancerna" konstrukcja. Wszystkie kluczowe elementy wymienisz przez otwór rewizyjny, bez niszczenia płytek. Najważniejsze jest dobranie części odpowiedniej do konkretnej wersji spłuczki.
4.1. Zawór napełniający Impuls Basic typ 333 (Oryginał)
W wersjach ekonomicznych UP100 stosowany jest zawór napełniający Geberit Impuls Basic typ 333. Jest to prosta, bardzo trwała konstrukcja pływakowa. Przy problemach z wolnym napełnianiem, głośną pracą lub nieprawidłowym poziomem wody, pierwszym krokiem jest wyczyszczenie sitka i membrany. Jeśli to nie pomoże – najlepiej wymienić go na nowy.
Zobacz: Zawór napełniający Geberit typ 333.
4.2. Alternatywa: Zawór napełniający Unifill typ 383
Dobra wiadomość – klient ma pełen wybór! W spłuczce UP100 z powodzeniem można zastosować również droższy i nowocześniejszy zawór napełniający Unifill typ 383 (stosowany seryjnie m.in. w systemach UP320). Montaż przebiega identycznie na zasadzie "bagnetu". Wybierając typ 383, zyskujesz bardzo cichą pracę napełniania oraz płynniejszą regulację poziomu wody!
Zobacz: Zawór napełniający Geberit Unifill typ 383.
4.3. Zawór spustowy Geberit typ 212 – 244.820.00.1
W starszych wykonaniach stosowany był zawór spustowy o numerze 240.622.00.1. Został on jednak wycofany z produkcji i w 100% zastąpiony przez nowszy model. Obecnie dedykowanym dzwonem spustowym jest Geberit Typ 212, nr katalogowy 244.820.00.1. Jego wymiana natychmiast rozwiąże problem cieknącej wody do muszli. Jeśli jednak przyczyną przecieku jest tylko zabrudzona uszczelka, wymiana całego dzwonu może nie być konieczna.
Zobacz: Zawór spustowy Geberit Typ 212 (244.820.00.1).
4.4. Zawór kątowy Geberit – 241.475.00.1
Zawór kątowy umożliwia odcięcie dopływu wody i jest elementem, który warto sprawdzić podczas prac serwisowych (znajduje się wewnątrz spłuczki). Jeśli zawór "przepuszcza", cieknie lub nie można go dokręcić, wymaga wymiany.
Sprawdź: Zawór kątowy Geberit 241.475.00.1.
4.5. Wężyk przyłączeniowy Geberit – 241.982.00.1
Wężyk doprowadza wodę z instalacji bezpośrednio do zaworu napełniającego. Jeśli zauważyłeś wilgoć w okolicy przyłącza wewnątrz spłuczki – wymień go.
Kupisz go tutaj: Wężyk przyłączeniowy Geberit 241.982.00.1.
4.6. Przyciski spłukujące Geberit Delta
Pamiętaj, że do tego stelaża pasują tylko płytki z rodziny Delta (o wymiarze 24,6 x 16,4 cm). Możesz odświeżyć łazienkę wymieniając starą płytkę na nowszą, np. Delta21 (chrom/biały), Delta50 (błyszczący chrom) czy kultową, białą Delta11. Wszystkie mają ten sam system montażu. (Małym minusem tego systemu jest niestety nieco mniejszy wybór wzorów niż w nowszej serii Sigma).
5. FAQ – najczęściej zadawane pytania dotyczące Geberit Delta UP100
1. Czy do Geberit UP100 pasuje przycisk Sigma?
Nie. Przyciski Sigma mają inny system mocowania i mniejsze wymiary. Do UP100 pasują tylko płytki z rodziny Delta (wymiar 24,6 x 16,4 cm). Próba dorobienia mocowań pod płytkę Sigma kończy się zazwyczaj niepowodzeniem.
2. Czy cieknąca spłuczka UP100 zawsze wymaga wymiany zaworu spustowego?
Nie. Bardzo często przyczyną jest po prostu ziarenko piasku lub osad z kamienia na gumowej uszczelce dzwonu! Wymontuj zawór i przemyj uszczelkę wodą. Jeśli uszczelka jest sparciała – wymień ją, a nie cały mechanizm.
3. Czy zawór napełniający typ 333 można wymienić na typ 383?
Tak, oba zawory są w 100% kompatybilne ze spłuczką UP100 i montuje się je identycznie (na tzw. bagnet). Typ 333 to prosta, tania i bezawaryjna konstrukcja. Typ 383 (Unifill) to rozwiązanie z wyższej półki – pracuje znacznie ciszej i pozwala na bardzo precyzyjną regulację poziomu wody. Wybór należy do Ciebie!
4. Dlaczego po wymianie zaworu napełniającego woda nadal trafia do WC?
To najczęstszy błąd montażowy! Każdy nowy zawór napełniający posiada cienką rurkę (tzw. rurkę uzupełniającą). Jej wylot musi być skierowany i wpięty do rury przelewowej wewnątrz spłuczki. Jeśli rurka będzie luźno wisiała nad dzwonem spustowym, woda będzie bez przerwy uciekać do muszli.
5. Czy trzeba wymieniać cały przycisk, gdy nie działa spłukiwanie?
Nie zawsze. Przyczyną może być nieprawidłowa regulacja lub uszkodzenie popychaczy (drążków). Często zbiera się na nich osad z mydła i kamienia. Wystarczy zdjąć płytkę, wyjąć popychacze, przeczyścić je i zamontować z powrotem. Nie musisz kupować całego przycisku! Jeśli jednak pękła ramka montażowa, konieczna będzie wymiana całego zestawu.
6. Jak wyregulować ilość wody w spłuczce UP100?
To bardzo proste! W nowym zaworze spustowym typ 212 wielkość *dużego* spłukiwania ustawia się fabrycznie (6 litrów, z możliwością obniżenia do 4,5 l za pomocą białego ogranicznika). Z kolei *małe* spłukiwanie wyregulujesz błyskawicznie bez wyjmowania zaworu – chwyć za mały, karbowany pływak u dołu korpusu i przesuń go w górę (mniej wody) lub w dół (więcej wody)!
7. Jak sprawdzić, jaki zawór pasuje do mojego Geberit UP100?
Najlepiej sprawdzić numer katalogowy znajdujący się na elemencie lub oznaczenia na płytce ochronnej. Jeżeli oznaczenia są nieczytelne, pomocne może być zdjęcie wnętrza spłuczki wykonane po zdjęciu przycisku i płytki rewizyjnej – na tej podstawie pomożemy Ci dobrać część!
6. Podsumowanie – jak łatwo naprawić Geberit Delta UP100?
Geberit Delta UP100 to bez wątpienia "koń roboczy" Geberita. Mimo że to wersja budżetowa, została zaprojektowana tak, aby serwisowanie było szybkie – wszystko robisz przez otwór rewizyjny. Pojawienie się przecieku czy niesprawnego przycisku absolutnie nie oznacza konieczności wymiany całego stelaża ani skuwania płytek!
Pamiętaj o trzech złotych zasadach naszego serwisu:
1. Jeśli woda cieknie do miski – winna jest uszczelka/zawór spustowy.
2. Jeśli spłuczka wolno się napełnia lub hałasuje – sprawdź filtr i zawór napełniający (333 lub 383).
3. Jeśli przycisk nie działa – winne są zazwyczaj zapchane popychacze.
W przypadku starszych instalacji zawsze sprawdzaj zgodność części po numerze katalogowym. Ten sam wygląd zewnętrzny nie zawsze oznacza kompatybilność wewnątrz.
Nie wiesz, która część będzie dokładnie pasować do Twojego Geberit UP100? Skorzystaj z naszego wieloletniego doświadczenia! Oferujemy bezpłatną pomoc w doborze odpowiednich podzespołów. Wystarczy, że podasz nam numery z płytki rewizyjnej lub prześlesz zdjęcie wnętrza swojej spłuczki (po zdjęciu przycisku). Pomożemy Ci zamówić dokładnie to, czego potrzebujesz – dzięki temu unikniesz pomyłek, nietrafionych zakupów i zbędnych zwrotów.
